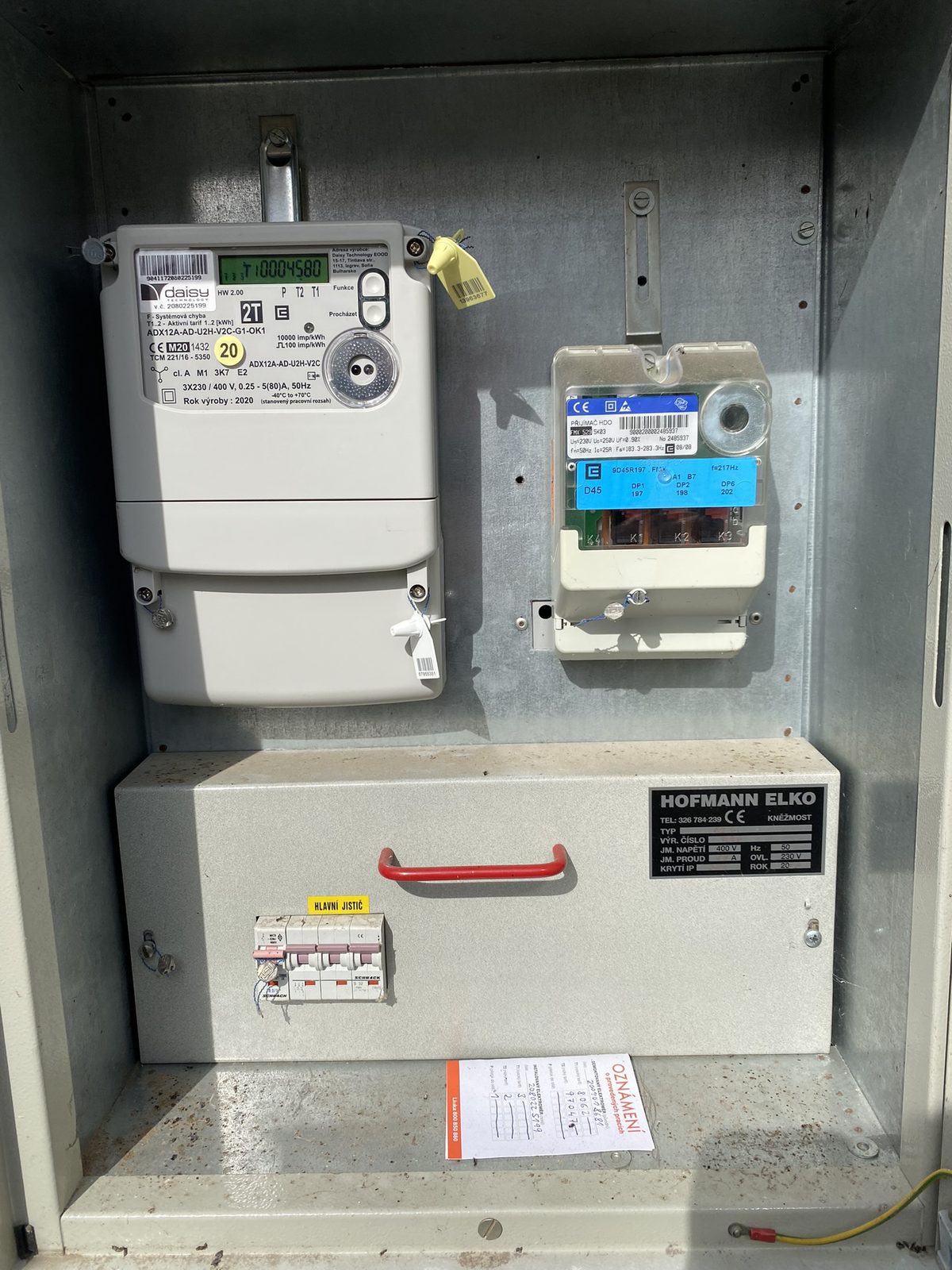

Výměna starého elektroměrového rozvaděče (HER) je typický projekt před zřízením FVE nebo zvýšením rezervovaného příkonu. Tato case study popisuje postup výměny u rodinného domu v Holubicích u Brna včetně koordinace s distributorem ČEZ.
Obsah
- Proč vyměnit HER
- Typy elektroměrových rozvaděčů
- Volba elektroměru
- Postup výměny
- Koordinace s distributorem
- Cenový rozpis
1. Proč vyměnit HER
Hlavní důvody pro výměnu elektroměrového rozvaděče:
- Plánovaná FVE — distributor pro paralelní provoz vyžaduje 4-kvadrant (bidirekcionální) elektroměr. Starší 1-směrné měřáky to neumí.
- Změna sazby na D02d nebo D45d — některé sazby vyžadují digitální měřič s HDO.
- Zvýšení hlavního jističe — pokud ze 3×16 A na 3×25 A, často nutná výměna jistícího pole.
- Stáří — HER starší 25 let bývají ve špatném stavu (koroze, nepřesnost), distributor je preventivně vyměňuje.
- Stěhování elektroměru z neoptimální polohy (např. ve sklepě, kde je špatně přístupný pro odečet).
U klienta v Holubicích byl primární důvod příprava na FVE (žádost podaná, čekal se nový elektroměr, který umí měřit oba směry).
2. Typy elektroměrových rozvaděčů
HER (Hlavní Elektroměrový Rozvaděč)
Standardní typ pro RD a malé objekty. Obsahuje:
- Hlavní jistič (HJ) — odpojení celé instalace
- Elektroměr (vlastnictví distributora, plomba)
- Volitelně: HDO přijímač pro přepínání tarifu
- Modul pro propojení k vnitřní instalaci
Provedení
- Hofmann ELKO (klasický typ pro venkovní montáž)
- Kovová plechová skříň 60×40 cm — typický rozměr
- Krytí IP54 minimum (venkovní expozice)
- Plombovatelné — distributor zaplombuje měřič a hlavní jistič
3. Volba elektroměru
Distributor (zde ČEZ Distribuce) předepisuje konkrétní typ na základě:
- Sazby (D01d/D02d/D25d/D26d/D45d)
- Provozu (jednosměrný odběr / bidirekcionální / přepočet jaloviny)
- Komunikace (PLC vzdálený odečet, AMR, HDO)
Pro standardní RD se sazbou D02d a plánovanou FVE byl distributorem schválen Daisy ADX12A-AD-U2H-V2C-G1-OK1:
- Třída přesnosti A (ekvivalent 1.0)
- 3-fázový, 4-kvadrant
- 3 × 230/400 V, 5(80) A
- Nominální frekvence 50 Hz
- 2 systémové chyby do 1,2 % v rozsahu 0,25 — 1,2 lₙ
- HDO funkce: aktivní tarif 2 (T1, T2)
- Komunikace: optické rozhraní, S0 pulzní výstup
- Max odběr: 100 imp/kWh
4. Postup výměny
Krok 1: Žádost o výměnu
Klient (nebo my jako dodavatel) podá žádost u distributora. Pro FVE je formulář v rámci Žádosti o připojení nové výrobny. Pro pouhou výměnu HER stačí volnoformulářová žádost s identifikací EAN.
Krok 2: Schválení a stanovení termínu
Distributor reaguje obvykle do 14 dnů. Pokud je výměna nezbytná, nabídne termín montáže (často s 2–4 týdenní rezervací).
Krok 3: Příprava místa
Před přijezdem distributora musí být:
- Odpojen vnitřní rozvod (povolený dodavatel)
- Demontován starý HER (povolený dodavatel)
- Připravena nová skříň HER namontovaná na zdi (povolený dodavatel)
- Vodiče přípojky uvolněné a označené (vlevo, uprostřed, vpravo = L1, L2, L3)
Krok 4: Distributor instaluje měřič
Technik distributora dorazí, instaluje vlastní měřič (Daisy ADX12A je vlastnictví ČEZ), zaplombuje a vystaví Protokol o instalaci elektroměru.
Krok 5: Připojení vnitřního rozvodu
Náš elektrikář propojí výstup z měřiče s hlavním vypínačem vnitřního rozvodu, zkontroluje sled fází a uvede do provozu.
5. Koordinace s distributorem
Klíčové body:
- Termín montáže měřiče distributorem je záruka, ne návrh — pokud nestihnete přípravu, zaplatíte výjezd nadarmo (~2 500 Kč).
- Distributor pracuje obvykle jen Po–Pá 8:00–14:00. Termíny mimo pracovní dobu nejsou.
- Při FVE se měřič vyměňuje před uvedením FVE do provozu. Distributor po instalaci měřiče vydá Stanovisko k uvedení FVE do provozu.
6. Cenový rozpis
| Položka | Cena bez DPH |
|---|---|
| HER skříň Hofmann ELKO 60×40 IP54 | 4 800 Kč |
| Hlavní jistič Eaton 3×25 A | 1 200 Kč |
| HDO přijímač Elko EP MAR-21B | 2 400 Kč |
| Drobný materiál (kabely, svorky, plomby) | 1 800 Kč |
| Demontáž starého HER | 2 200 Kč |
| Montáž nového HER | 4 400 Kč |
| Revize | 1 800 Kč |
| Koordinace s distributorem | 1 200 Kč |
| Celkem bez DPH | 19 800 Kč |
| S DPH 21 % | 23 958 Kč |
Měřič samotný (Daisy ADX12A) je v ceně, vlastní distributor — investor neplatí. Při výměně k FVE je měřič v rámci poplatku za připojení nové výrobny.
Reference a normy
- ČSN EN 50470-1, -3: Elektroměry střídavého proudu
- ČEZ Distribuce: Pravidla provozování distribuční soustavy, příloha 4 (Měření)
- ENERGOPLAN: Daisy ADX12A — Datasheet
