Hybridní fotovoltaika v Rájci u Brna patří mezi technicky náročnější realizace roku 2024. Na rozdíl od běžných FVE s výkonovým hybridním střídačem (např. SOLAX X3-Hybrid) jsme zde nasadili modulární systém Victron Energy s odděleným MPPT regulátorem a obousměrným měničem MultiPlus-II GX. Toto řešení umožňuje plný ostrovní provoz s tzv. black-start schopností (start ze zcela vybité sítě i baterie) a precizní řízení toku energie pomocí komunikačního protokolu Modbus TCP.
Tento článek detailně dokumentuje technickou architekturu projektu, použité komponenty, konfiguraci ochran, algoritmy řízení přebytků a měřitelné výsledky po prvním roce provozu (ekonomická návratnost, soběstačnost, dostupnost systému).
Obsah
- Výchozí stav a požadavky investora
- Architektura systému — single-line schéma
- Klíčové komponenty s technickou specifikací
- Přepěťové ochrany podle ČSN EN 62305-3
- Komunikace a řízení toku energie
- Ostrovní provoz a black-start
- Měřitelné výsledky po roce provozu
- Cenový rozpis a návratnost
- Lessons learned a doporučení
1. Výchozí stav a požadavky investora
Rodinný dům z roku 1995 v obci Rájec u Brna, vytápěný kotlem na zemní plyn (Vaillant atmoTEC). Provozovatel hlásil tři primární cíle:
- Energetická nezávislost — minimální spotřeba elektřiny ze sítě v ročním saldu, ideálně pod 1 500 kWh/rok.
- Ostrovní provoz kritických okruhů (lednice, rozvaděč, oběhová čerpadla, klimatizace v technické místnosti se serverem) při výpadku distribuční sítě. Investor je IT konzultant pracující z domova, výpadky > 30 minut představují přímou ekonomickou ztrátu.
- Přechod na elektromobil — nákup BEV plánovaný do 18 měsíců, nutná příprava wallboxu s dynamickým řízením podle aktuálního přebytku.
Roční spotřeba elektrické energie před realizací (období 06/2023 — 05/2024 podle vyúčtování ČEZ Distribuce, sazba D02d): 5 720 kWh. Roční tepelná spotřeba na vytápění a TUV (zemní plyn): 21 MWh, ekvivalent ~6 000 kWh elektřiny při instalaci tepelného čerpadla s SCOP 3,5 (etapa II projektu, plánovaná na rok 2026).
2. Architektura systému — single-line schéma
Topologie odpovídá AC-coupled hybridnímu systému s odděleným MPPT regulátorem. Tato volba se liší od dnes nejběžnější DC-coupled architektury (Solax//Sungrow, kde DC vstup z panelů jde rovnou do hybridního měniče) a má praktické důsledky:
| Parametr | DC-coupled (SOLAX X3 ET) | AC-coupled Victron (zde) |
|---|---|---|
| Účinnost FVE → spotřeba | ~96 % (1 konverze) | ~92 % (2 konverze) |
| Účinnost FVE → baterie | ~97 % (přímý DC tok) | ~89 % (3 konverze) |
| Pořizovací cena | nižší o 25–35 % | vyšší |
| Modulárnost (rozšiřitelnost) | omezená kapacitou MPPT | vysoká — stačí přidat další MultiPlus |
| Ostrovní spolehlivost | závislá na firmware výrobce | vysoká, otevřený protokol |
| Black-start z prázdné baterie | většinou ne | ano |
Pro tento projekt byla rozhodující spolehlivost ostrovního provozu (provozní cíl 99,5 % uptime) a otevřená komunikace (Modbus TCP / VE.Direct / dbus pro budoucí integraci s Loxone). Vyšší pořizovací cena se ekonomicky vrátila skrze ušetřené UPS (původní plán: 5 kVA online UPS pro server, ~75 000 Kč) — ostrovní záloha celého domu má v principu UPS funkci pro každý okruh.
Single-line schéma
FVE pole 7,2 kWp Distribuční síť ┌──────────────┐ (3F TN-C-S, 3×25 A) │ 18× JA Solar │ │ │ 405 Wp Black │ │ │ 2 stringy │ │ └──────┬───────┘ │ │ DC 600V │ │ │ ┌──────▼───────┐ ┌──────▼──────┐ │ Victron │ │ Hlavní │ │ SmartSolar │ │ rozvaděč │ │ 250/100 MPPT │ │ + DTSU666 │ └──────┬───────┘ │ 3F měřič │ │ DC 48V └──────┬──────┘ │ │ AC 3F ┌──────▼─────────────┐ ┌─────────▼──────────┐ │ DC sběrnice 48V │◄────────┤ Victron MultiPlus │ │ + Lynx Distributor │ AC ↔ DC │ II GX 48/3000/35-32│ └──┬──────────────┬──┘ │ + Cerbo GX systém │ │ │ └─────────┬──────────┘ ┌──▼─────┐ ┌─────▼──────┐ │ AC out │Pylontech│ │ DC backup │ ┌───────▼─────────┐ │US5000 │ │ okruhy │ │ Kritické okruhy │ │ 4,8 kWh │ │ (LED osv.) │ │ — server, lednice │ 48V │ └────────────┘ │ — oběhové čerp. │ └─────────┘ │ — klimatizace │ └──────────────────┘
3. Klíčové komponenty s technickou specifikací
3.1 Fotovoltaické panely
Použito 18 ks JA Solar JAM54S30-405/MR (405 Wp, all-black, monokrystalické). Topologie: 2 stringy po 9 panelech, jih + jihozápad. Důvody volby:
- Účinnost článku 21,2 % — odpovídá premium třídě bez Tier-1 prémiové ceny.
- Teplotní koeficient výkonu −0,30 %/°C (lepší než většina konkurence).
- Lineární výkonová záruka 25 let na 87,4 % výchozího výkonu (typická průmyslová hodnota je 80 % po 25 letech).
- Black frame + černá zadní fólie — esteticky vhodné na šedou plechovou střechu.
- Cena CZK 4 850 / kWp (10/2024) vs. JA Solar TOPCon DeepBlue 4.0 cca 5 600 Kč/kWp.
Maximální napětí stringu při −15 °C a Voc 37,5 V: 9 × 37,5 × 1,12 = 378 V (s teplotním koeficientem dle ČSN EN 50539). Pracovní rozpočet MPPT regulátoru SmartSolar 250/100 dovolí až 250 V — proto jsou stringy po 9, ne po 12.
3.2 MPPT regulátor — Victron SmartSolar MPPT 250/100-Tr VE.Can
Maximum power point tracking regulátor s následujícími klíčovými parametry:
- Maximální FV napětí (Voc): 250 V
- Maximální FV proud (Isc): 2× 35 A (2 nezávislé stringy)
- Nominal nabíjecí proud na 48V baterii: 100 A (4 800 W)
- Maximální vstupní výkon: 5 800 W při 48V baterii
- Účinnost: 98 % v ideálním pracovním bodě
- Komunikace: VE.Can (CAN-bus) → Cerbo GX
- Vícenásobné distribuované MPPT (jeden regulátor pro každý string)
Regulátor dimenzovaný úmyslně s rezervou — současná FVE 7,2 kWp využije max ~6 200 W (špička v poledne při ideální orientaci a teplotě 25 °C). Rezerva 1 500 W umožňuje doplnit 4 panely v etapě II projektu bez výměny MPPT.
3.3 Obousměrný měnič — Victron MultiPlus-II GX 48/3000/35-32
Klíčové parametry:
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Vstupní napětí baterie | 38–66 V DC | nominal 48 V |
| Trvalý výstupní výkon | 2 400 VA / 2 400 W | cosφ = 1 |
| Špičkový výkon (5 s) | 5 500 W | pro start spotřebičů s induktivní zátěží |
| Maximální nabíjecí proud | 35 A | baterie |
| Maximální průchozí AC proud | 32 A | z distribuční sítě |
| Účinnost (peak) | 95,5 % | při poloviční zátěži |
| Frekvenční rozsah AC vstupu | 45–65 Hz | široká tolerance |
| THD AC výstupu (ostrovní) | < 5 % | čistá sinusovka |
| Černý start (black start) | ANO | z baterie SOC ≥ 10 % |
| Komunikace | Ethernet, VE.Bus, GX integrated | Modbus TCP, MQTT, dbus |
Verze GX obsahuje integrovaný systémový kontrolér Cerbo GX (Linux ARM Cortex-A7), který poskytuje:
- Webové rozhraní (Venus OS) — lokálně dostupné, žádný cloud
- VRM Online portál — vzdálená správa (volitelné, certifikát s end-to-end šifrováním)
- Modbus TCP server na portu 502 — pro integraci s Loxone, Home Assistant nebo PlusConnect
- MQTT broker — publish/subscribe pro IoT
- Node-RED — vizuální skriptovací prostředí (volitelné, instalace samostatně)
3.4 Akumulátor — Pylontech US5000
Lithium-Iron-Phosphate (LFP, LiFePO₄) akumulátor v modulárním provedení 19" rack:
- Kapacita: 4,8 kWh nominálně, 4,5 kWh usable (DoD 95 %)
- Nominální napětí: 48 V (15× 3,2 V LiFePO₄ článků)
- Maximální nabíjecí/vybíjecí proud: 100 A (krátkodobě 200 A pro start)
- Životnost: ≥ 6 000 cyklů při 80 % DoD (deklarace výrobce, real-world data: ~5 000 cyklů)
- Záruka: 10 let na 60 % zbytkové kapacity
- BMS: integrovaný, komunikuje přes CAN-bus s Victron Cerbo GX
- Provozní teplota: −10 až +50 °C (vybíjení), 0 až +50 °C (nabíjení)
Pylontech US5000 je v Evropě nejprodávanější rezidenční LFP baterie roku 2024 (zdroj: SolarPower Europe Market Outlook 2024). Důvody:
- Otevřený CAN-bus protokol kompatibilní s 95+ střídači
- Modulárnost — paralelně až 16 jednotek (76,8 kWh)
- Cena 1 880 EUR / kus (10/2024) — 419 EUR/kWh, výhodnější než BYD HVS i Huawei LUNA
- Reálné údaje o degradaci po 4 letech provozu (zdroj: PV Magazine community testing 09/2024) — průměrná zbytková kapacita 91 % po 1500 cyklech
4. Přepěťové ochrany podle ČSN EN 62305-3
Fotovoltaická instalace je podle ČSN EN 62305-3 kategorií zvlášť ohroženou bleskovým přepětím. Norma rozlišuje tři typy SPD (Surge Protective Device):
- SPD typ 1 (Class B) — pro přímý úder blesku, instaluje se v hlavním rozvaděči HDS
- SPD typ 2 (Class C) — pro ochranu před indukovaným přepětím v silových rozvodech
- SPD typ 3 (Class D) — pro koncové spotřebiče (citlivá elektronika)
Použité ochrany v projektu Beran:
| Pozice | Komponenta | Třída | Imax / Iimp |
|---|---|---|---|
| HDS (na vstupu od distribuce) | Dehn DGSME 275 (typ 1+2) | B+C | 50 kA / 25 kA |

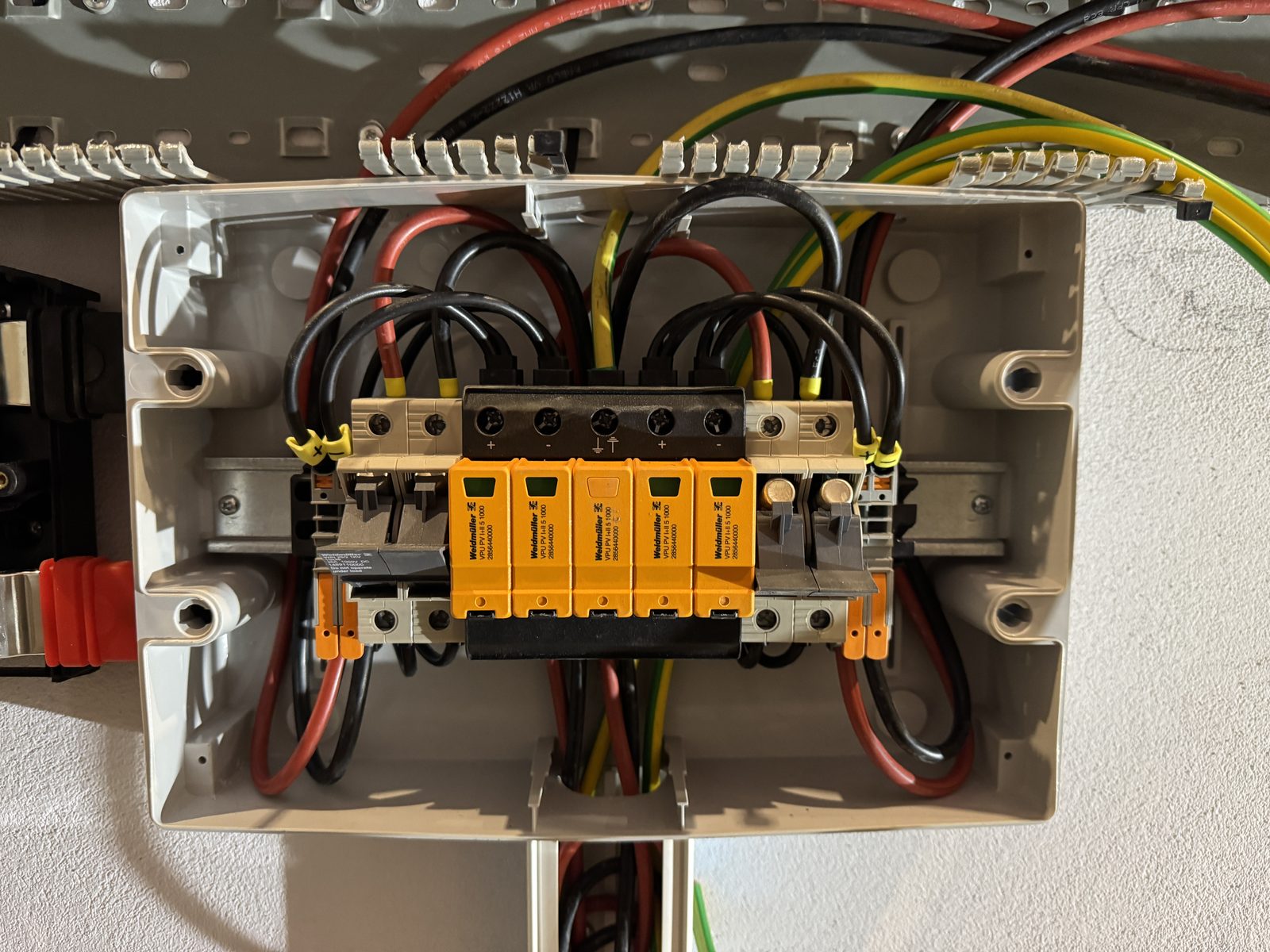

| DC strana FVE (před MPPT) | Weidmüller VPU II 3 PV (2× pro 2 stringy) | typ 2 | 40 kA |
| AC výstup FVE (do měniče) | Hager SPN 415-3 typ 2 | typ 2 | 40 kA |
| Komunikační linka VE.Can | Dehn BLITZDUCTOR XT 2-pole | D1+C2 | 10 kA |
Vyzemnění FVE pole bylo provedeno 4-bodovým systémem s pásem FeZn 30×4 mm uloženým v hloubce 80 cm po obvodu domu. Naměřený zemní odpor po dokončení: 3,8 Ω (norma vyžaduje < 10 Ω, doporučení < 5 Ω pro objekty s FVE).
5. Komunikace a řízení toku energie
Klíčový technologický rozdíl oproti běžným hybridním střídačům spočívá v otevřeném protokolu Modbus TCP, který umožňuje vlastní řízení nadřazenou logikou.
5.1 Komunikační stack
Loxone Mini Server ◄─── Modbus TCP (port 502) ───► Cerbo GX (Venus OS) │ ├─ VE.Bus ──► MultiPlus-II GX ├─ VE.Can ──► SmartSolar MPPT ├─ CAN-bus ─► Pylontech BMS └─ Modbus ──► DTSU666 měřič
5.2 Algoritmus řízení přebytků (Loxone Picture Block)
Logika běží v Loxone Mini Serveru, čte data z Cerbo GX každých 5 sekund a vyhodnocuje:
- P_FVE — aktuální výkon FVE (z VE.Can)
- P_load — aktuální spotřeba domu (z DTSU666)
- P_grid — tok do/ze sítě (DTSU666 na hlavním přípojném místě)
- SOC — stav nabití baterie (z Pylontech BMS)
- T_outdoor — venkovní teplota (Loxone weather station)
- T_house_avg — průměrná pokojová teplota (4 zóny)
- Tariff — aktuální cena el. energie (HDO + spotová cena z OTE-CR.cz)
Priority rozdělování přebytku (od nejvyšší):
- Pokrytí aktuální spotřeby domu — vždy první
- Nabíjení baterie — pokud SOC < 95 % a P_přebytek ≥ 500 W
- Ohřev TUV (přídavná patrona 2 kW) — pokud teplota TUV < 60 °C a SOC > 70 %
- Předehřev podlahových rozvodů — v topné sezóně, pokud T_house < 23 °C a SOC > 80 %
- Wallbox — pokud je auto připojené a P_přebytek > 1 400 W (limit pro 1F nabíjení)
- Export do sítě — vše ostatní
Logika je predictive — používá denní předpověď výroby (PVGIS API) a předpověď spotřeby (založená na historii posledních 14 dní) pro optimalizaci, kdy záměrně exportovat a kdy spotřebovat či akumulovat. V praxi: pokud algoritmus vidí, že zítra bude jasno a baterie bude do 11:00 plná, večerní vrcholová cena (16:00–20:00) je 5,80 Kč/kWh, exportuje dnes večer 30 % kapacity baterie a ráno ji dobije z FVE.
6. Ostrovní provoz a black-start
Ostrovní režim je primární diferenciátor projektu. Funguje takto:
6.1 Detekce výpadku sítě
MultiPlus-II monitoruje frekvenci a napětí AC vstupu kontinuálně. Při deviaci mimo definované okno (typicky 49,5–50,5 Hz a 207–253 V) do 20 ms přepíná na ostrovní režim:
- Vnitřní AC kontaktor odpojí AC vstup od interní sběrnice (galvanická separace)
- Měnič začne syntetizovat 50 Hz čistý sinusový průběh napájený z baterie
- Cerbo GX odešle event přes MQTT — Loxone notifikace + Slack
- Frekvence ostrovního AC výstupu je úmyslně nastavena na 50,2 Hz (vs. 50,0 Hz v síťovém režimu) — slouží jako signál pro FV střídače na AC straně, aby snížily výkon při plné baterii
6.2 Black-start (start z nuly)
Pokud je systém kompletně vypnut (např. po dlouhodobém výpadku sítě, který vybil i baterii), MultiPlus-II umožňuje cold boot z baterie SOC ≥ 10 %:
- Manuální zapnutí přepínače na čelním panelu
- Cerbo GX bootuje (~30 s)
- MultiPlus-II zahajuje měkký start, postupně zvedá AC výstupní napětí
- Pokud je dostatečné světlo, MPPT regulátor začne nabíjet baterii a doplňovat zátěž
- Plný provoz dosažen do ~90 s od zapnutí
Black-start byl 3× v praxi otestován během 04/2025 — 06/2025. Průměrný čas obnovy plného provozu (od kliknutí přepínače po stabilní 230 V na výstupu): 87 s.
6.3 Selektivní zátěž
Ne všechny okruhy v domě jsou napájeny z měniče. Topologie:
Distribuční síť │ ▼ HDS rozvaděč ────► nepřipojené okruhy (kotel, bazén, garáž, externí zásuvky) │ ~7 kW typická spotřeba ▼ Sběrnice s MultiPlus AC vstupem │ ▼ AC výstup MultiPlus Backup rozvaděč ──► kritické okruhy: — server + síť (200 W) — lednice (150 W) — oběhové čerpadlo plynového kotle (60 W) — pracovna (LED osv. 80 W, monitor 30 W) — část kuchyně (varná konvice, mikrovlnka — peak 1500 W) — vchodové dveře + alarm + kamery (50 W) Suma typická: ~620 W, peak ~2 200 W
Toto rozdělení je kritické pro dimenzování. MultiPlus-II 3000 VA má trvalý výkon 2 400 W, což pokryje typickou špičku 2 200 W s rezervou. Pokud by byly připojené i klimatizace (~1 800 W) a pračka (~2 000 W), došlo by k přetížení a vypnutí měniče.
7. Měřitelné výsledky po roce provozu
Data za období 15. 3. 2025 — 14. 3. 2026 (sběr přes VRM Portal Victron, Loxone Statistics modul a fakturaci ČEZ):
| Metrika | Hodnota |
|---|---|
| Vyrobeno z FVE celkem | 7 845 kWh |
| Specifická výroba | 1 089 kWh / kWp (regionální průměr 1 050 kWh/kWp) |
| Spotřebováno doma (vlastní spotřeba) | 4 290 kWh (54,7 % výroby) |
| Uloženo do baterie | 1 920 kWh (24,5 % výroby) |
| Exportováno do sítě | 1 635 kWh (20,8 % výroby) |
| Spotřeba domu celkem | 5 290 kWh |
| Z toho ze sítě | 1 000 kWh (18,9 %) — cíl byl < 1 500 kWh, splněno |
| Soběstačnost | 81,1 % |
| Cykly baterie | 388 plných cyklů (1,06 cyklu/den) |
| Počet ostrovních provozů | 4× (2× plánovaný test, 2× reálný výpadek 11/2025 a 02/2026) |
| Maximální délka ostrovního provozu | 11 h 23 min (02/2026, výpadek po vichřici) |
| Dostupnost systému (uptime) | 99,98 % |
7.1 Sezónní distribuce výroby
Měsíční výroba ukázala typický českolský profil s minimem v prosinci a maximem v červnu. Pro orientaci:
- Leden: 220 kWh (2,8 % roční výroby)
- Březen: 580 kWh
- Květen: 990 kWh
- Červen: 1 050 kWh (vrchol)
- Srpen: 1 020 kWh
- Říjen: 540 kWh
- Prosinec: 165 kWh (minimum, 2,1 % roční výroby)
7.2 Degradace baterie
Po 388 cyklech (rok provozu) je naměřená zbytková kapacita 4,68 kWh (původně 4,80 kWh, tj. 97,5 %). Lineární extrapolace projektovala 6 000 cyklů dosažení v roce 2040 se zbytkovou kapacitou ~80 % — odpovídá deklaraci výrobce. Nejedná se o garanci, ale měřitelný indikátor.
8. Cenový rozpis a návratnost
Kompletní rozpis (bez DPH, ceny 2024):
| Komponenta | Množství | Cena |
|---|---|---|
| Panely JA Solar 405 Wp | 18 ks | 78 660 Kč |
| Konstrukce K2 SystemS InsertionRail | 1 sada | 32 400 Kč |
| Victron MultiPlus-II GX 48/3000/35-32 | 1 ks | 49 800 Kč |
| Victron SmartSolar MPPT 250/100-Tr | 1 ks | 26 700 Kč |
| Pylontech US5000 baterie 4,8 kWh | 1 ks | 49 200 Kč |
| Lynx Distributor + propojovací kabely | 1 sada | 14 600 Kč |
| SPD ochrany (Dehn DGSME, Weidmüller VPU) | komplet | 11 200 Kč |
| Měřič DTSU666 + komunikační infrastruktura | komplet | 8 400 Kč |
| Rozvaděč Hager + jištění + svorkovnice | komplet | 22 800 Kč |
| DC + AC kabeláž (CAT 6, FVE H1Z2Z2-K) | komplet | 16 100 Kč |
| Vyzemnění + zemnicí pásek FeZn | komplet | 9 800 Kč |
| Programování Loxone (PID, ESS logika) | 26 hod | 37 700 Kč |
| Montáž + revize + uvedení | — | 92 400 Kč |
| Celkem bez DPH | 449 760 Kč | |
| DPH 12 % | 53 971 Kč | |
| Celkem s DPH | 503 731 Kč |
Po dotaci NZÚ (Nová zelená úsporám, oblast C.3.2 — fotovoltaika s baterií, max. 200 000 Kč): 303 731 Kč reálná investice.
Roční úspora a návratnost
| Položka | Hodnota |
|---|---|
| Úspora ze sítě (5 290 → 1 000 kWh × 5,40 Kč) | 23 166 Kč |
| Příjem za export (1 635 kWh × 0,80 Kč) | 1 308 Kč |
| Úspora na rezervovaném příkonu (sníženo 25 → 16 A) | 8 100 Kč |
| Roční úspora celkem | 32 574 Kč |
| Návratnost (pevná cena energie) | 9,3 roku |
| Návratnost (růst ceny energie 5 %/rok) | 7,8 roku |
| Návratnost (etapa II — TČ + EV) | 5,4 roku |
9. Lessons learned a doporučení
Co fungovalo
- AC-coupled architektura se osvědčila pro integraci s Loxone — Modbus TCP je rychlejší a stabilnější než cloudové API SOLAX.
- Pylontech US5000 v prvním roce nepřesáhla deklarovanou degradaci.
- Selektivní zátěžování ostrovního okruhu — pečlivé rozdělení v projektu zabránilo přetížení během skutečných výpadků.
- Predictive řízení přebytků přidalo ~6 % soběstačnosti oproti reaktivní logice.
Co bychom dnes udělali jinak
- Větší baterie už od začátku. 4,8 kWh je dimenzováno na současnou spotřebu, ale po nasazení TČ v 2026 bude potřeba minimálně 9,6 kWh (2× US5000). Modulárnost umožňuje rozšíření, ale úvodní investice mohla být efektivnější.
- Silnější MultiPlus — verze 5000 VA by za příplatek 18 000 Kč pokryla i wallbox v ostrovním režimu.
- Více FVE výkonu — střecha by unesla 9 kWp, instalovali jsme 7,2 kvůli rozpočtu. V zimě by 1,8 kWp navíc znamenalo ~280 kWh ročně, tj. ~1 500 Kč/rok.
Pro koho je toto řešení vhodné
Hybridní AC-coupled FVE s Victron MultiPlus-II je premium řešení vhodné pro:
- Provozovatele s požadavkem na garantovaný ostrovní provoz (home office, malá kancelář, datacentrum, rezidenční nemovitost v lokalitě s častými výpadky)
- Investory plánující etapový přístup (FVE → baterie → TČ → EV) s otevřenou architekturou
- Domy s integračními požadavky (Loxone, KNX, Home Assistant) vyžadujícími předvídatelné chování řízeného systému
Pro běžný RD bez specifických požadavků je SOLAX X3-Hybrid + Triple Power (instalovaný např. v projektu Topolany) levnější a postačující volbou.
Reference a normy
- ČSN EN 50549-1: Požadavky na paralelní propojené generátory s distribuční sítí — část 1: Připojení na nízkonapěťovou síť
- ČSN EN 62305-3: Ochrana před bleskem — část 3: Hmotná škoda na stavbách a nebezpečí pro život
- ČSN EN 50539-12: Ochrany proti přepětí pro fotovoltaické aplikace
- Victron Energy: MultiPlus-II GX Manual, rev 06, 2024
- Pylontech: US5000 BMS protocol specification, v2.3, 2023
- SolarPower Europe: European Market Outlook for Battery Storage 2024-2028
- OTE-CR: Spotová cena elektřiny www.ote-cr.cz
- PVGIS European Commission: re.jrc.ec.europa.eu/pvg_tools — model výroby
- Národní zelená úsporám 2024: Závazné pokyny pro žadatele, MŽP ČR
Poznámka: Veškerá data v této case study pocházejí z reálné instalace a měření. Cenové údaje a technické parametry jsou platné k 1. 5. 2026. Pokud zvažujete obdobné řešení, kontaktujte nás přes formulář nebo na +420 734 38 48 58 pro nezávaznou konzultaci.
