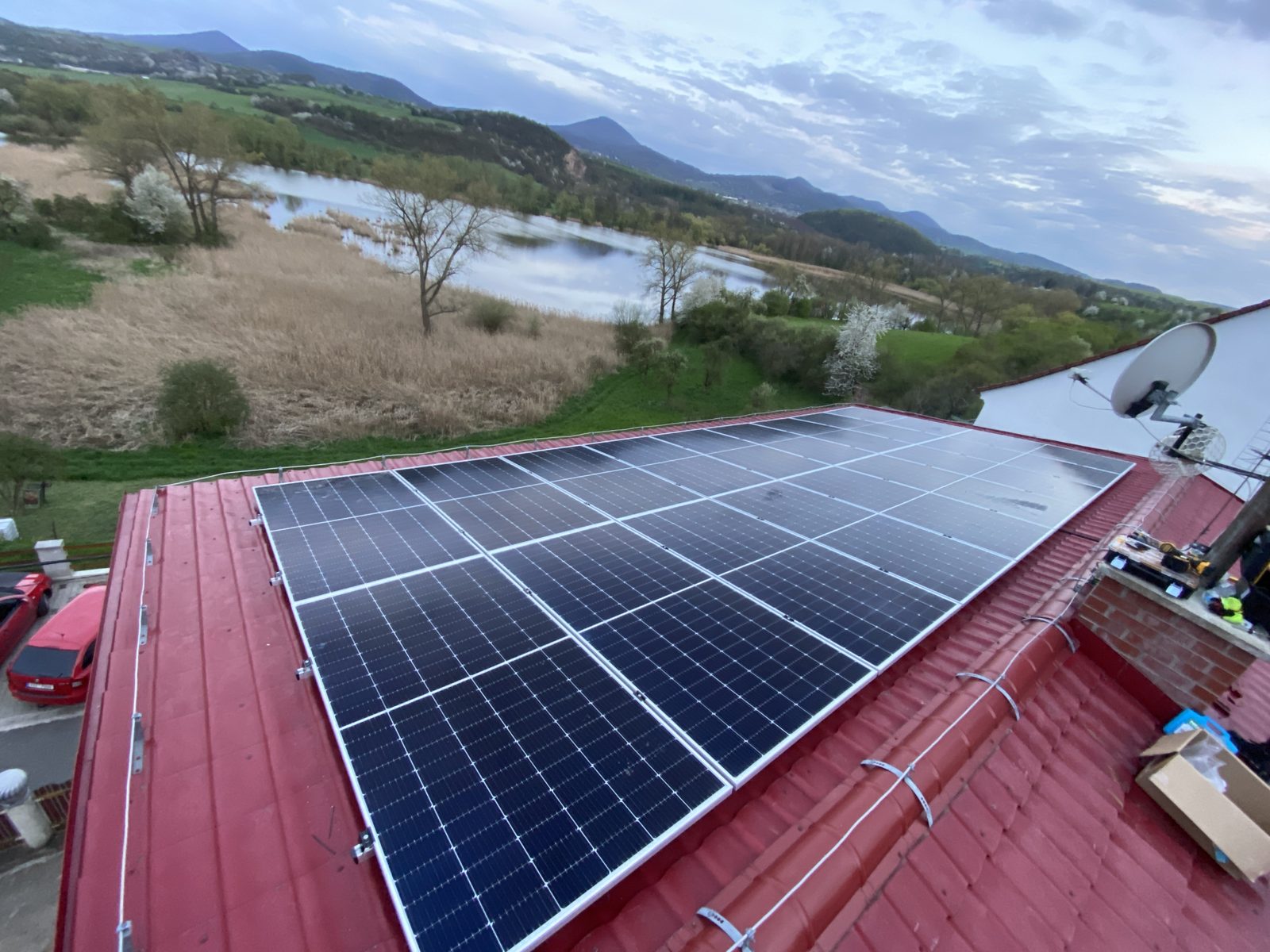

FVE pole na červeném trapézovém plechu rodinného domu v obci Malhostice (české středohoří) je typovým příkladem instalace na metalickou střechu. Tento článek dokumentuje technická specifika takové instalace — od výběru konstrukce přes kotvení až po závaznou vodotěsnost.
Obsah
- Charakter střechy a výchozí stav
- Volba konstrukčního systému
- Kotvení a vodotěsnost
- FVE pole a elektrická část
- Provozní výsledky
1. Charakter střechy a výchozí stav
Rodinný dům s pultovou střechou (sklon 22°), krytá trapézovým plechem TR 35 (0,5 mm, polyester povlak) v červené barvě (RAL 3009). Stáří krytiny: 8 let, výborný stav, žádná koroze. Investor: rodina s dospělými dětmi, roční spotřeba 5 100 kWh.
Specifické výzvy:
- Riziko netěsnosti — každá příchytka znamená nutný průraz krytinou + kvalitní těsnění
- Tepelná dilatace plechu — letní teploty na povrchu plechu (až 75 °C) způsobují prodloužení o ~3 mm na metr délky, konstrukce musí umožnit pohyb
- Riziko bouřkových škod — větrné podmínky v Středohoří (až 130 km/h, statisticky nevylučitelné jednou za 10 let), nutné dimenzování konstrukce
2. Volba konstrukčního systému
Na trapézový plech existují dva základní přístupy:
2.1 Přípojné body s úchytem
Použití speciálních klipů, které se přitisknou na hřeben trapézu bez průrazu krytiny. Příklad: K2 ClickTop, Schletter SunDuck. Vhodné pro:
- Lehké panely na delším období
- Trapézy s vysokou hřebenovou výškou (TR 35+)
- Lokality s nižším větrným zatížením (zóna I podle ČSN EN 1991-1-4)
Zde nepoužito — Středohoří je zóna IIa (rychlost větru 26 m/s, tj. hraniční hodnota klipového řešení).
2.2 Šroubové kotvení do krovu
Použito — silnější, ale vyžadující přesné lokalizování krovů pod plechem. Konstrukce K2 SingleHook 1.6, kotvení do dřevěného krovu šrouby do dřeva 8×100 mm s EPDM těsněním. Plus chemická kotva pro přídavné body (mezi krovy):
- Chemická malta Hilti HVU2 + závitová tyč M12
- EPDM podložka tloušťky 4 mm pod každý šroub
- Sealing Sika Sikaflex-221 v dolíku trapézu
3. Kotvení a vodotěsnost
Klíčové detaily, na kterých závisí dlouhodobá funkčnost:
3.1 Lokalizace krovů
Před vrtáním jsme z půdy zaznamenali polohu krovů (rastr 80 cm). Konstrukce SingleHook se kotví výhradně do krovů — kotvení do plechu samotného by způsobilo vytržení při větrném zatížení.
3.2 Sealing
Třístupňový systém těsnění:
- Pod šroub: EPDM podložka s integrovaným nerezovým křídlem, tlak křídlem rozkládá namáhání na povrch plechu
- Kolem šroubu: nános Sikaflex 221 (polyuretanový tmel, UV stálý) v dolíku trapézu po obvodu
- Pod háček: dálší pás Sikaflex pro případ migrace vlhkosti pod vlivem rosení
3.3 Test vodotěsnosti
Po dokončení provedena kontrola tlakovým proudem vody (zahradní hadice s rozprašovačem) z bočního a vrchního směru. Sledováno z půdy. Po 24 hodinách kontrola půdního prostoru — žádné stopy vlhkosti.
4. FVE pole a elektrická část
Topologie
- Panely: 14× Trina Solar Vertex S 450 Wp = 6,3 kWp
- Topologie: 1 string × 14 panelů
- Voc/string @ -15 °C: 14 × 41,8 V × 1,12 = 654 V (max povolené 1 000 V)
- Vmpp/string @ 25 °C: 14 × 34,2 V = 479 V
- Sklon: 22° (kopíruje sklon střechy, bez nadstavby)
- Orientace: jihozápad 220°
Hybridní střídač
SOLAX X3-Hybrid 6.0-D — stejný jako u Habří. Detail viz Habří case study.
5. Provozní výsledky
Období: 10/2023 — 09/2024 (první 12 měsíců provozu):
- Vyrobeno celkem: 6 720 kWh
- Specifická výroba: 1 086 kWh/kWp (mírně nad regionálním průměrem 1 050 — díky pultovému sklonu a jiho-západní orientaci s odpoledním sluncem)
- Vlastní spotřeba: 3 280 kWh (49 % výroby)
- Export: 3 440 kWh (51 %)
- Spotřeba domu ze sítě: 1 820 kWh (35,7 % spotřeby)
- Soběstačnost: 64,3 %
Pozor na vyšší export — klient nemá tepelné čerpadlo a večerní spotřeba je nízká. Bez tepelného čerpadla nebo dalšího odběru ve špičkách je 51 % export ekonomicky neoptimální. Doporučení do budoucna: TČ pro vytápění + řízení přebytků do TUV.
Reference a normy
- ČSN EN 1991-1-4: Eurokód 1 — Zatížení větrem
- K2 Systems: SingleHook 1.6 montážní příručka, 2024
- Hilti HVU2: Technický list chemické kotvy
- Sika: Sikaflex 221 — Polyurethanový tmel datasheet
