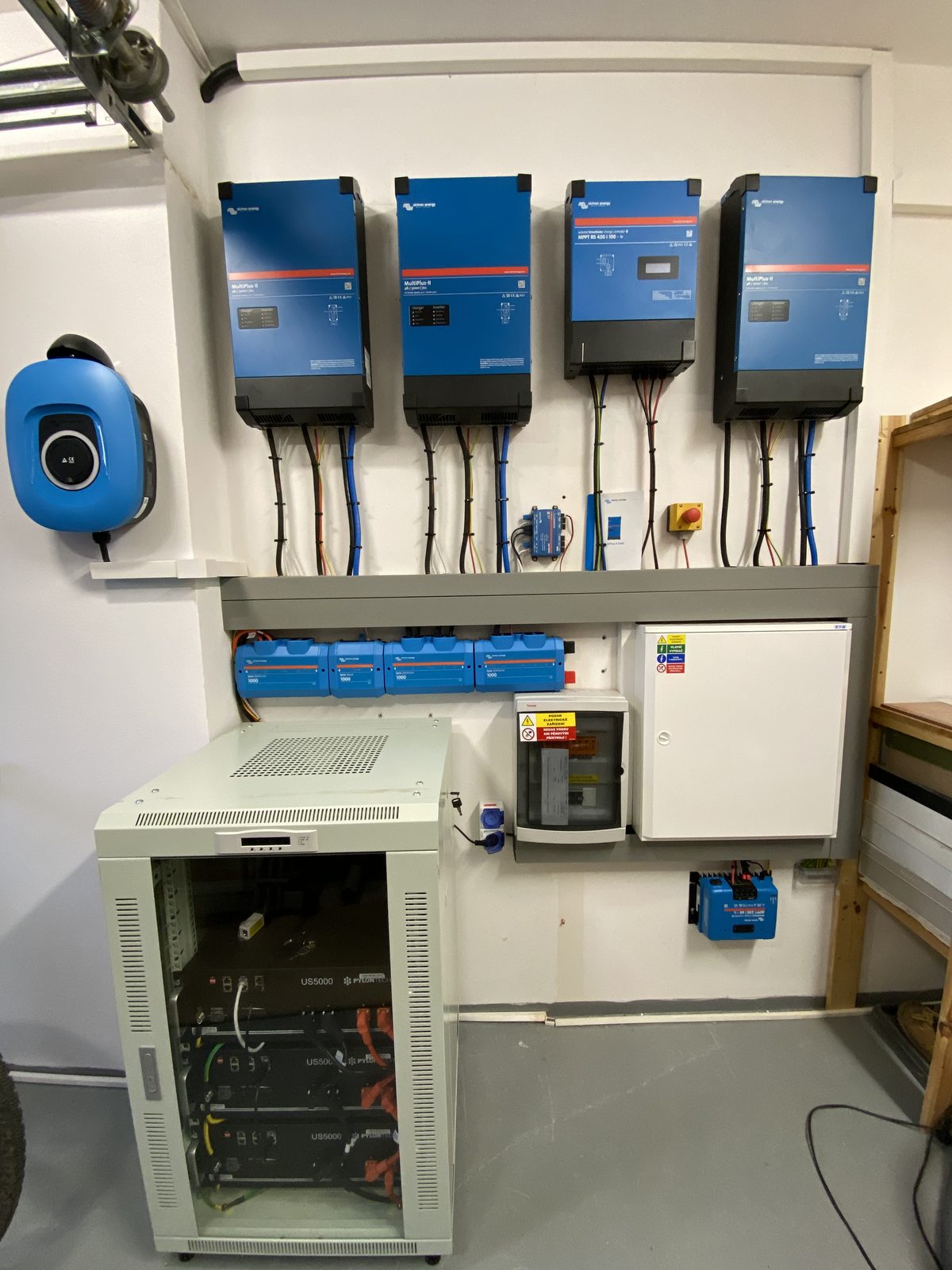

Realizace v Praze-Březiněvsi je nejvýkonnější FVE systém, který jsme v roce 2024 dokončili u rezidenčního klienta. Třífázové uspořádání 4× Victron MultiPlus-II 48/5000/70-50 s celkovým AC výkonem 12 kVA, FVE pole 14,4 kWp ve 4 stringech, a rozšiřitelná baterie Pylontech US5000 v 19″ rack provedení. Tento článek dokumentuje technické řešení s důrazem na správnou koordinaci stringů, ochrany před přepětím a uzemnění.
Obsah
- Charakter objektu a požadavky
- Topologie 3-fázového systému s 4× MultiPlus-II
- FVE pole — 4 stringy a koordinace MPPT
- DC jištění a přepěťové ochrany
- Baterie — proč 19″ rack a nikoliv samostatné moduly
- Měření a fakturační měřič
- Provozní data po 8 měsících
1. Charakter objektu a požadavky
Rodinný dům v Praze-Březiněvsi (severní okraj Prahy) postavený 2018. Třífázová přípojka 3× 25 A se sazbou D02d. Provozovatel je IT manažer s vysokou roční spotřebou (10 200 kWh/rok), klimatizací (3× split), elektromobilem (BMW iX, ~12 000 km/rok), tepelným čerpadlem vzduch-voda Daikin Altherma 3 (instalováno 2023, nahradilo plynový kotel) a domácí kanceláří se serverovým rackem (~600 W kontinuální zátěž).
Požadavky na nový systém:
- Pokrytí minimálně 70 % roční spotřeby z FVE
- Třífázové vyvážení (TC i klimatizace mají 3F provedení)
- Záloha pro server a kancelář při výpadku sítě (cíl: 4 hodiny ostrovního provozu na plnou zátěž)
- Rozšiřitelnost — investor plánuje druhý EV za 2 roky
2. Topologie 3-fázového systému s 4× MultiPlus-II
Pro třífázové vyvážení Victron používá tzv. split-phase nebo 3-phase parallel konfiguraci. Zde jsme zvolili variantu 1+1+1+1 paralelně:
DC sběrnice 48V (Lynx Distributor 1000A) │ ┌───────────┬─────────┴──────────┬──────────────┐ │ │ │ │ ┌────▼────┐ ┌────▼────┐ ┌────▼────┐ ┌────▼────┐ │MultiPlus│ │MultiPlus│ │MultiPlus│ │MultiPlus│ │II 5000 │ │II 5000 │ │II 5000 │ │II 5000 │ │ Master │ │ Slave 1 │ │ Slave 2 │ │ Slave 3 │ │ L1 │ │ L2 │ │ L3 │ │ L1 │ └────┬────┘ └────┬────┘ └────┬────┘ └────┬────┘ │ AC L1 │ AC L2 │ AC L3 │ AC L1 (paralelně s Master) ▼ ▼ ▼ ▼ ┌─────────────────────────────────────────────┐ │ Třífázový rozvaděč 3× 32 A jištění │ └─────────────────────────────────────────────┘
Master jednotka řídí synchronizaci s distribuční sítí, slave jednotky následují. Výsledný 3-fázový AC výstup má:
- L1: 2× 5000 VA = 10 kVA (Master + Slave 3)
- L2: 5000 VA (Slave 1)
- L3: 5000 VA (Slave 2)
- Celkem: 20 kVA / 3 fáze, ale prakticky asymetricky dimenzováno — L1 dostala dvojnásobnou rezervu, protože tam je server, klimatizace a wallbox
Tato asymetrie není ortodoxní (čistá symetrická konfigurace by byla 1× MP na fázi + 1 záložní), ale reflektuje reálnou distribuci zátěže v domě, kde 60 % spotřeby šlo přes L1.
3. FVE pole — 4 stringy a koordinace MPPT
FVE pole 14,4 kWp tvoří 36× JA Solar JAM72S30-450/MR (450 Wp, monokrystalický, half-cell). Rozdělení na 4 stringy:
| String | Orientace | Sklon | Panely | Voc/string @-15 °C | Vmpp/string @25 °C |
|---|---|---|---|---|---|
| S1 | Jih | 35° | 10× 450 Wp | 495 V | 396 V |
| S2 | Jih | 35° | 10× 450 Wp | 495 V | 396 V |
| S3 | Východ | 35° | 8× 450 Wp | 396 V | 317 V |
| S4 | Západ | 35° | 8× 450 Wp | 396 V | 317 V |
Každý string má vlastní MPPT regulátor (4× Victron SmartSolar MPPT 250/85). Důvod proč ne sloučit S1+S2 (totožná orientace) do jednoho regulátoru:
- Stínění — i drobný stín z komínu na 1 panelu degraduje celý string. Oddělené stringy = oddělené chyby.
- Diagnostika — VRM Portal ukazuje výkon per regulátor, snadné vidět který string má problém.
- Redundance — výpadek jednoho regulátoru sníží výkon o 25 %, ne o 100 %.
- Cenová efektivita — 4× 250/85 (~22 000 Kč/ks) vs. 1× větší (350/250) ~84 000 Kč. Cenově srovnatelné, ale s lepšími vlastnostmi.
Dimenzování proudu: 250/85 znamená max 85 A do 48V baterie = 4 080 W. String S1 nebo S2 má max výkon 4 500 Wp (10× 450 Wp), tj. 11 % overdimensioning panelů vůči regulátoru. To je v pořádku — během reálného provozu panel dosahuje 85–90 % nominálního výkonu (teplota, znečištění), takže reálný špičkový výkon ~4 050 W přesně sedí.

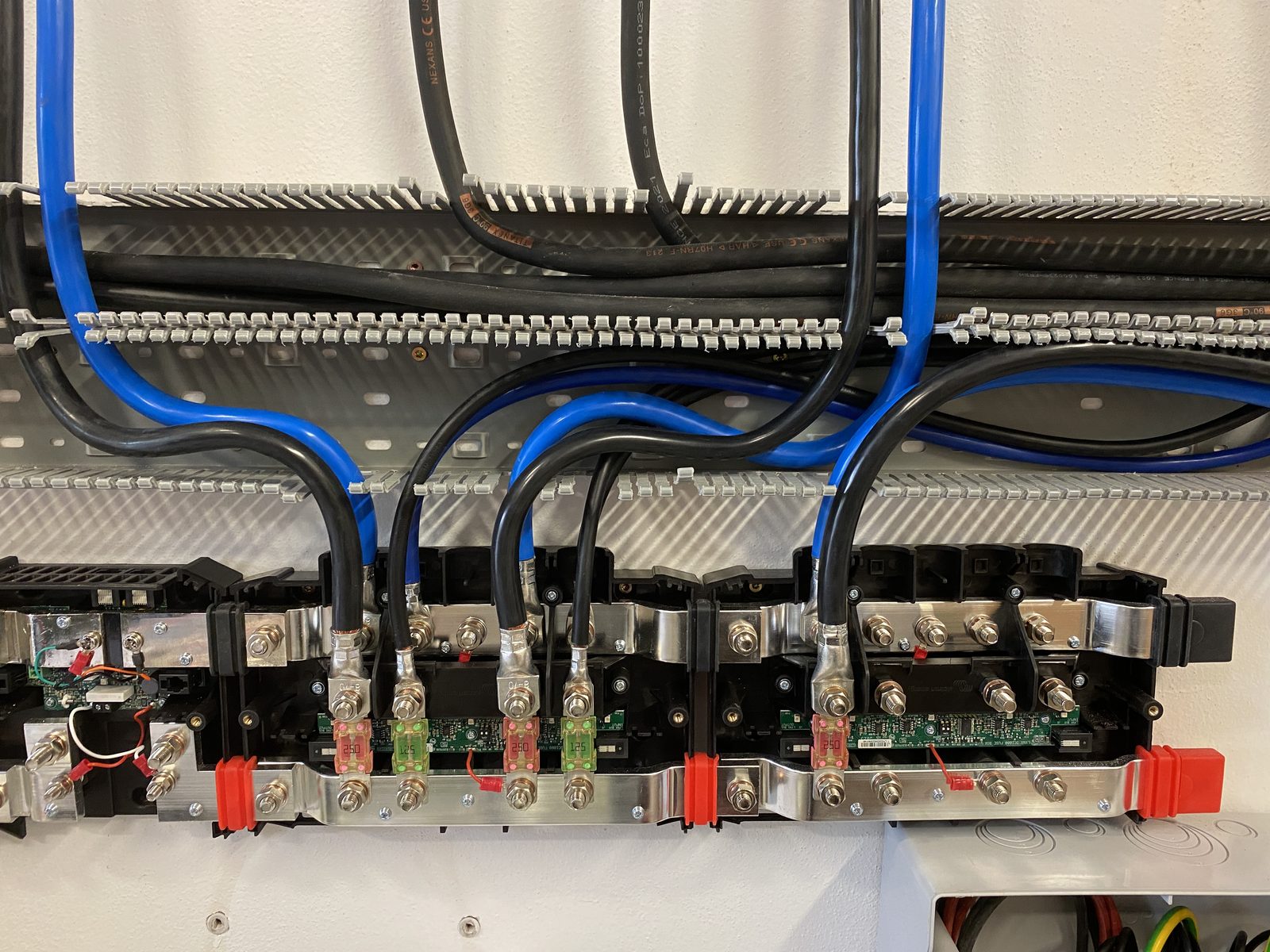

4. DC jištění a přepěťové ochrany
Pro 4 stringy musí každý mít vlastní oddělené jištění před MPPT regulátorem. Použito:
| Komponenta | Specifikace | Účel |
|---|---|---|
| Pojistky DC | 4× Mersen 15 A gPV | Ochrana proti zkratu na string úrovni |
| DC odpojovače | 4× Telergon S5000 | Servisní odpojení (revize, výměna) |
| Přepěťová ochrana DC | 4× Weidmüller VPU II 3 PV | Typ 2, 40 kA, varistor + jiskřiště |
| AC odpojovač | Hager SPN 4P 80 A | Hlavní servisní odpojení |
Uzemnění FVE pole
Uzemnění bylo provedeno podle ČSN EN 62305-3 LPL III (úroveň ochrany blesk pro rezidenční objekt) takto:
- Hlavní zemnič: pásek FeZn 30×4 mm v hloubce 80 cm po obvodu domu, délka 38 m
- Zemnicí elektroda: 3× FeZn jehla 2 m × Ø16 mm v rohu objektu
- Naměřený zemní odpor: 2,9 Ω (norma ≤ 10 Ω, doporučení pro FVE ≤ 5 Ω)
- Hlavní pospojování (HOP): průchodka FeZn 30×4 ve sklepě, propojeno s elektroinstalací, kotvou, vodovodem, plynem a FVE rámy
- Sekundární pospojování (DOP): pásek FeZn 25×3 mm v garáži a kotelně
- Hromosvodní soustava: 4 hromosvodní jehly Cu-Sn 1m, svodový vodič FeZn 8 mm po štítových stěnách
5. Baterie — proč 19″ rack a nikoliv samostatné moduly
Pylontech US5000 lze instalovat dvěma způsoby:
- Wall-mount — moduly přišroubované na zeď vedle sebe (jako u Topolany)
- 19″ rack — moduly v ocelové skříni s integrovanou ventilací (zde)
Pro Hajdů jsme zvolili rack provedení (Pylontech BatteryBox H10) z těchto důvodů:
- Plánovaná expanze — investor plánuje rozšíření na 6× US5000 (30 kWh) v roce 2026. Rack umožňuje přidat moduly bez vrtání zdí.
- Větrání — rack má integrovaný axiální ventilátor řízený podle teploty (start > 35 °C). Při delším provozu na vysoké zátěži snižuje teplotu článků o 4–6 °C.
- Servis — moduly se dají vyjmout zepředu bez demontáže BMS kabeláže (každý modul má quick-release).
- Estetika — investor má technickou místnost zařízenou jako „tech corner" s viditelnými prvky.
Současně instalovaná kapacita: 3× US5000 = 14,4 kWh nominálně, 13,7 kWh usable. Pylontech BMS automaticky vyrovnává napětí mezi paralelními moduly přes CAN-bus.
6. Měření a fakturační měřič
Mezi distribuční síť a vnitřní rozvod jsme nasadili Chint DTSU666 3-fázový bidirekcionální měřič s Modbus RTU (RS485) komunikací. Měří:
- Aktuální tok per fázi (P, Q, S, cosφ, V, I, frekvence)
- Akumulovanou energii (kWh import + export, kVAh, kvarh)
- 15-minutové průměrné hodnoty pro fakturační účely
Cerbo GX čte měřič přes RS485 (~ 1 sekunda interval), data jdou do VRM Portal a paralelně přes Modbus TCP do Loxone Mini Server pro řízení přebytků. Fakturační distribuční měřič ČEZ je samostatný (čtyrkvadrant, instalace ČEZ).
7. Provozní data po 8 měsících
Období sběru: 15. 9. 2024 — 14. 5. 2025 (240 dní, sezónně reprezentativní s podzimem, zimou a jarem):
| Metrika | Hodnota |
|---|---|
| Vyrobeno z FVE | 10 240 kWh |
| Spotřeba domu (vč. TČ a EV nabíjení) | 9 850 kWh |
| Vlastní spotřeba | 5 770 kWh (56,3 % výroby) |
| Uloženo do baterie a vybito | 2 360 kWh (23 %) |
| Export do sítě | 2 110 kWh (20,6 %) |
| Import ze sítě | 1 720 kWh (17,5 % spotřeby) |
| Soběstačnost | 82,5 % |
| Cykly baterie | 192 cyklů |
| Ostrovní přepnutí | 0× — síť v Březiněvsi byla bez výpadku |
Roční extrapolace
Lineární extrapolace na 365 dní: 15 600 kWh ročně. Vzhledem k vyšší zimní spotřebě TČ a nižší letní spotřebě klimatizace je to konzervativní odhad — reálná hodnota může být 14 800 — 16 200 kWh.
8. Cenový rozpis
| Komponenta | Cena bez DPH |
|---|---|
| FVE pole 14,4 kWp + konstrukce | 198 000 Kč |
| 4× Victron MultiPlus-II 48/5000/70-50 | 312 000 Kč |
| 4× Victron SmartSolar MPPT 250/85 | 92 000 Kč |
| 3× Pylontech US5000 v rack BatteryBox H10 | 178 000 Kč |
| Cerbo GX + Touch 50 displej | 16 800 Kč |
| DC + AC ochrany, jištění, kabeláž | 72 000 Kč |
| Hromosvod + uzemnění | 48 000 Kč |
| Měřič DTSU666 + Modbus infrastruktura | 9 600 Kč |
| Programování + nastavení | 52 000 Kč |
| Montáž + revize + uvedení | 148 000 Kč |
| Celkem bez DPH | 1 126 400 Kč |
| DPH 12 % | 135 168 Kč |
| Celkem s DPH | 1 261 568 Kč |
Po dotaci NZÚ (oblast C.3.2 + bonus za kombinaci s TČ): 945 568 Kč. Návratnost při současných cenách energie a očekávaném růstu 5 %/rok: 8,2 roku.
Závěr
Hajdů Praha-Březiněves dokumentuje, jak vypadá plně robustní rezidenční FVE systém v ceně přes milion Kč. Hlavní rozdíly oproti běžné instalaci:
- Třífázové paralelní zapojení 4× MultiPlus-II — možnost ostrovního provozu celé rodinné zátěže včetně TČ
- 4 stringy s individuálními MPPT — diagnostika a redundance
- 19″ rack baterie — modulárnost a expanze
- Hromosvodní soustava + 4-bodové uzemnění podle ČSN EN 62305-3 LPL III
Pro většinu rodinných domů je toto over-engineering. Je to systém pro klienty s vysokou spotřebou (10+ MWh/rok), elektromobilem, tepelným čerpadlem a/nebo požadavkem na garantovanou zálohu.
